LS산전 PLC실시간 통신 모니터링 화면 들어가는법

XG5000에서 통신 프레임 모니터링하는 방법이 여러단계인지라 간혹  들아가기 힘들때가 있다..

1) 메뉴에서 들어가는법 (1/2)

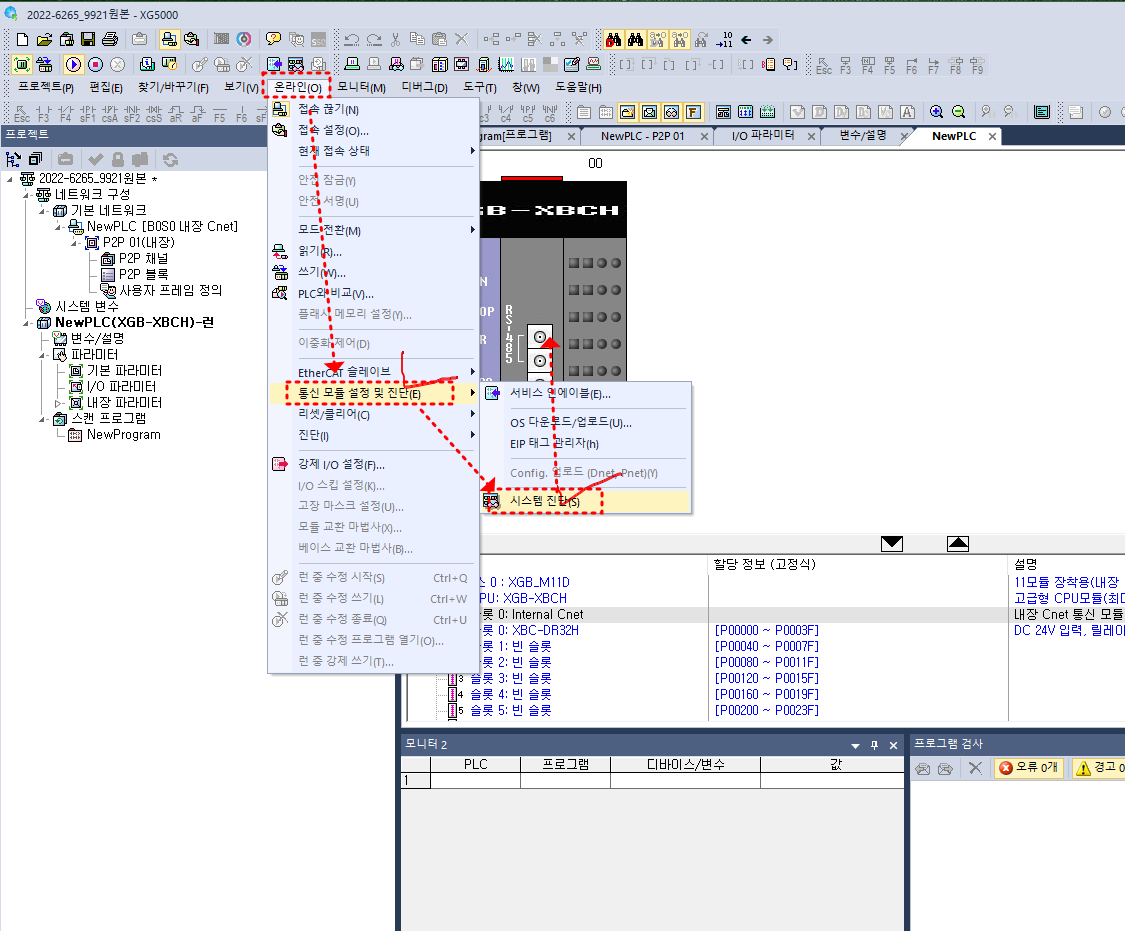

온라인(o) > 통신 모듈 설정  및 진단(E) >> 시스템진단 (S)  >> RS232,  RS485 둘중 하나 원하는것에 "오른"마우스 >>

메뉴에서 프레임 모니터들어가기1

2) 메뉴에서 들어가는법 (2/2)
오른마우스 "프레임모니터(F)"

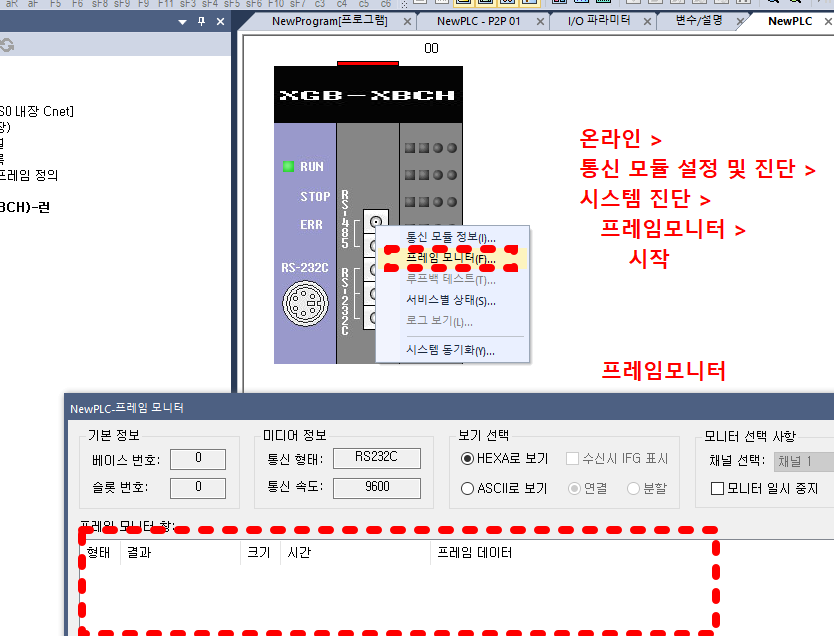

프레임모니터 화면

또다른 방법으로는 프로젝트 창에서

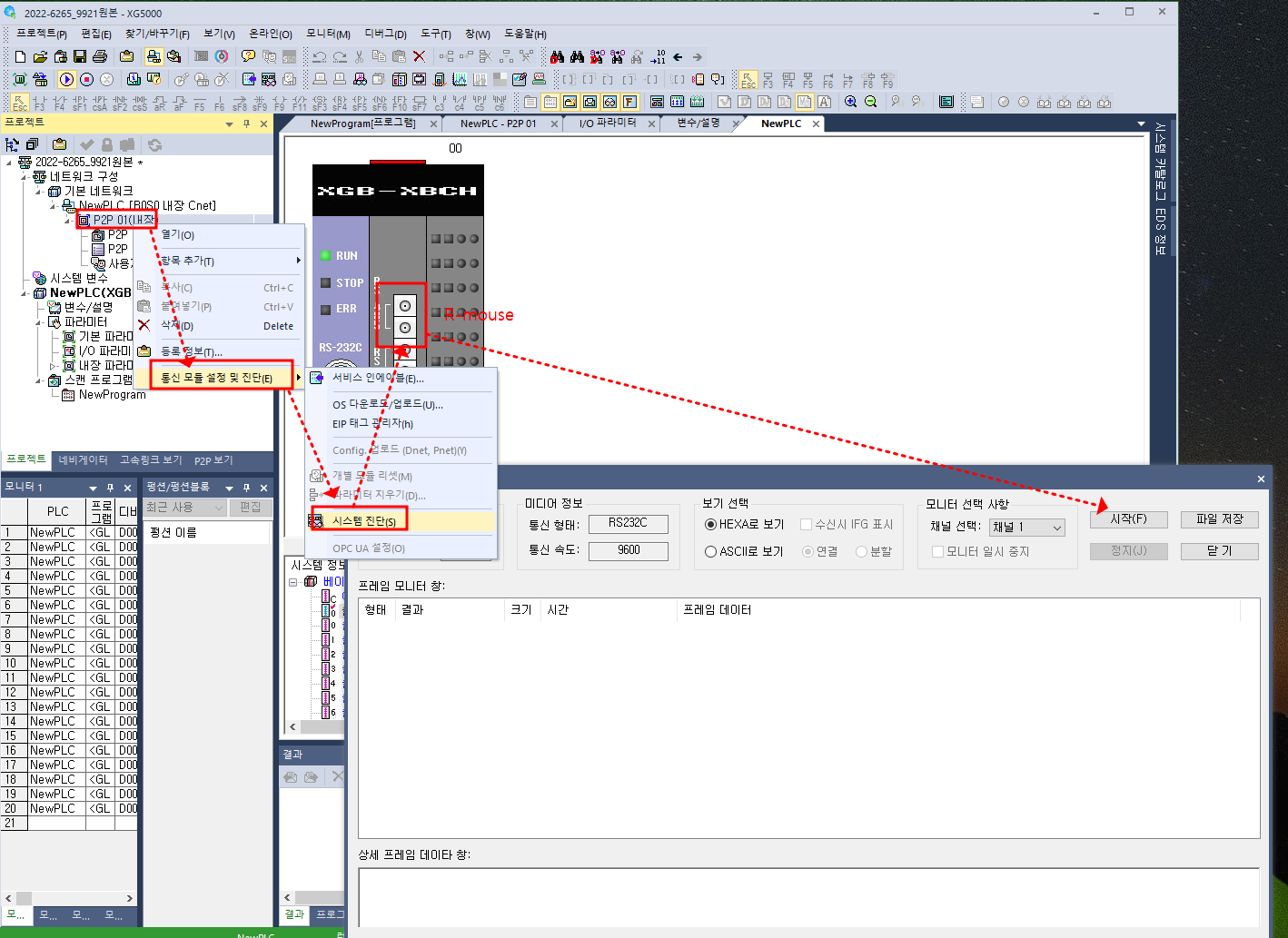

3) 프로젝트 창에서 >>  해당 통신 모듈(ex: P2P 01내장Cnet) 오른마우스 >>  "통신 모듈 설정 및 진단(t)" >> ((나머지지는 상동 ))

LS산전 PLC 실시간 통신 데이타 보기 ( 프레임모니터)
